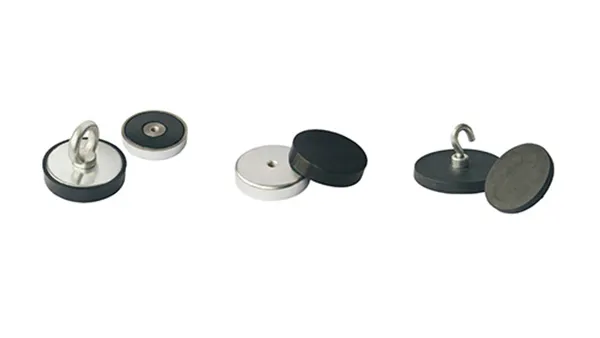

  • Base magnetica con copertura in gomma
    Base magnetica con copertura in gomma

    • Gruppi magneticis

    Basi magnetiche

    Utilizzato per il montaggio, la tenuta e il fissaggio di componenti su una superficie in acciaio

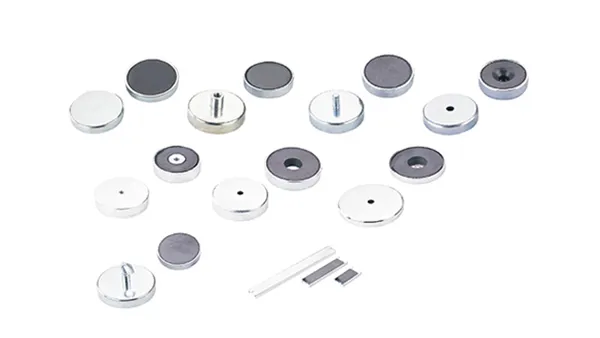

    Le basi magnetiche sono componenti magnetici versatili utilizzati per fissare, bloccare, sollevare e posizionare oggetti ferromagnetici. Trovano ampia applicazione in settori quali l'ingegneria, l'edilizia e l'industria automobilistica, oltre che in uffici, case e magazzini per soluzioni organizzative e di fissaggio. La loro forte forza magnetica, unita a un design compatto, li rende ideali per le applicazioni che richiedono una connessione magnetica sicura ma rimovibile.

    Richiedi un preventivo
    Specifiche delle basi magnetiche
    Basi magnetiche in neomidio

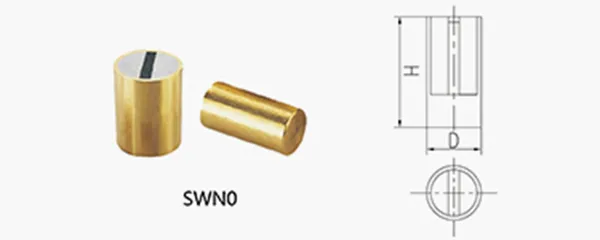

    SWN0
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H
    SWN0-6 6 20 4.5 10
    SWN0-8 8 20 8 25
    SWN0-10 10 20 12.5 45
    SWN0-13 13 20 20 70
    SWN0-16 16 20 32 150
    SWN0-20 20 25 60 280
    SWN0-25 25 35 135 450
    SWN0-32 32 40 250 700

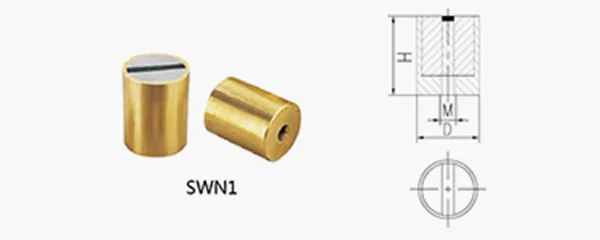

    SWN1
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H M
    SWN1-6 6 20 3 4 10
    SWN1-8 8 20 3 7 25
    SWN1-10 10 20 4 12 45
    SWN1-13 13 20 4 20 70
    SWN1-15 15 20 4 27 140
    SWN1-16 16 20 4 30 150
    SWN1-20 20 25 4 60 280
    SWN1-25 25 35 5 135 450
    SWN1-32 32 40 6 240 700
    SWN2
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H L d M
    SWN2-6 6 6 11.5 6 3 2.5 5
    SWN2-8 8 4.5 11.5 6 3 3 13
    SWN2-10 10 4.5 11.5 6 3 4 25
    SWN2-13 13 4.5 11.5 6 3 6 60
    SWN2-16 15 4.5 11.5 8 4 8 95
    SWN2-20 16 6 13 8 4 17 140
    SWN2-25 25 7 14 8 4 28 200
    SWN2-32 32 7 15.5 10 5 45 350
    SWN2-40 40 8.5 15.5 10 6 100 500

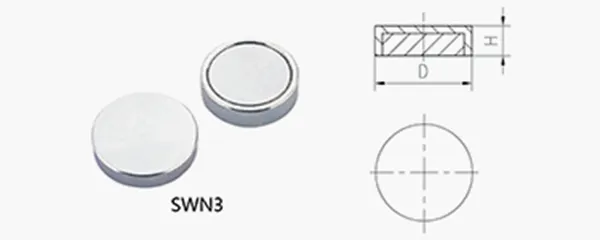

    SWN3
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H
    SWN3-6 6 4.5 1 5
    SWN3-8 8 4.5 1.5 13
    SWN3-10 10 4.5 2.5 25
    SWN3-13 13 4.5 4.5 60
    SWN3-16 16 4.5 6.5 95
    SWN3-20 20 6 15 140
    SWN3-25 25 7 22 200
    SWN3-32 32 7 40 350
    SWN3-40 40 8.5 80 500

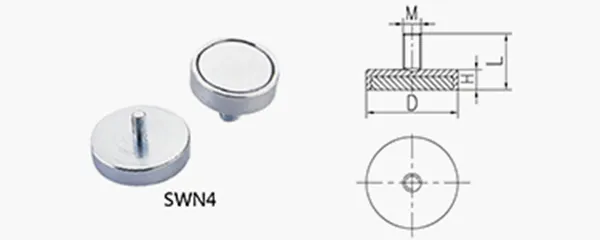

    SWN4
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H L M
    SWN4-10 10 4.5 12.5 4 3 25
    SWN4-13 13 4.5 12.5 5 5 60
    SWN4-16 16 4.5 12.5 6 7.5 95
    SWN4-20 20 6 16 6 16 140
    SWN4-25 25 7 17 6 25 200
    SWN4-32 32 7 17 6 48 350
    SWN4-40 40 8.8 20 6 82 500

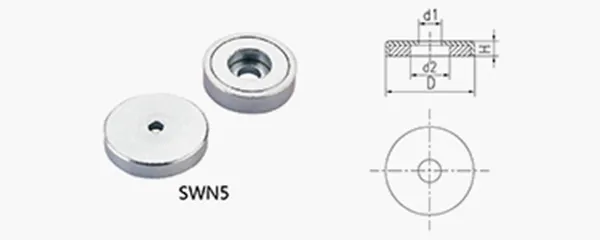

    SWN5
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D d1 d2 H
    SWN5-16 16 3.1 6.6 4.5 5 50
    SWN5-20 20 3.1 6.6 4.5 10 80
    SWN5-25 25 6 11.5 7 20 100
    SWN5-32 32 6 11.5 8 35 200
    SWN5-36 36 5 10.5 7.1 60 250

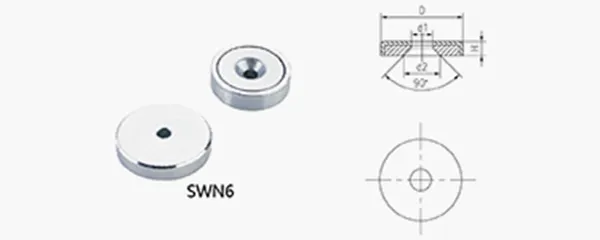

    SWN6
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H d1 d2
    SWN6-16 16 4.5 3.5 6.6 5.7 75
    SWN6-20 20 6 4.5 9 12.5 105
    SWN6-25 25 7 4.5 9 25 160
    SWN6-32 32 7 5.5 11 38.5 310

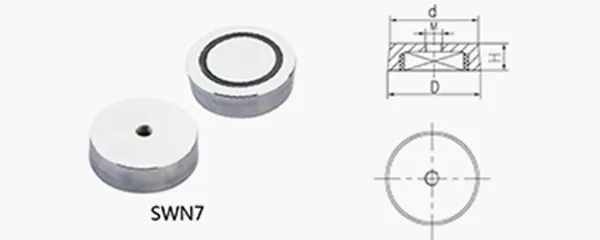

    SWN7
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D d H M
    SWN7-48 48 46 14 8 170 560
    SWN7-50 50 47.5 14.5 8 195 560

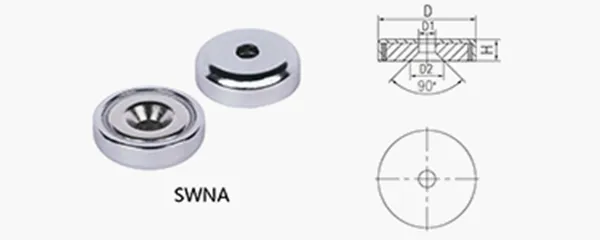

    SWNA
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D D1 D2 H
    SWN-A16 16 3.5 6.5 5.2 7 49
    SWN-A20 20 4.5 8.6 7.2 15 58
    SWN-A25 25 5.5 10.4 7.7 24 137
    SWN-A32 32 5.5 10.4 7.8 39 245
    SWN-A36 36 6.5 12 7.6 50 284
    SWN-A42 42 6.5 12 8.8 77 362
    SWN-A48 48 8.5 16 10.8 120 666
    SWN-A60 60 8.5 16 15 243 1097
    SWN-A75 75 10.5 19 17.8 480 1587

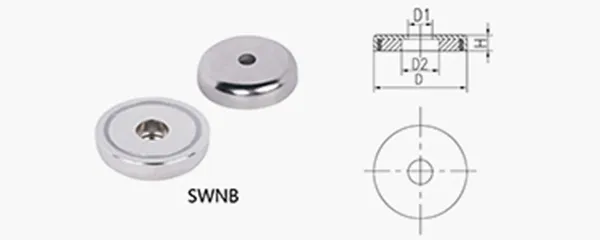

    SWNB
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D D1 D2 H
    SWN-B16 16 3.5 6.5 5.2 6.5 39
    SWN-B20 20 4.5 8 7.2 13 58
    SWN-B25 25 5.5 9 7.7 22 137
    SWN-B32 32 5.5 9 7.8 38 225
    SWN-B36 36 6.5 11 7.6 48 284
    SWN-B42 42 6.5 11 8.8 75 313
    SWN-B48 48 8.5 15 10.8 114 617
    SWN-B60 60 8.5 15 15 235 931
    SWN-B75 75 10.5 18 17.8 460 1519

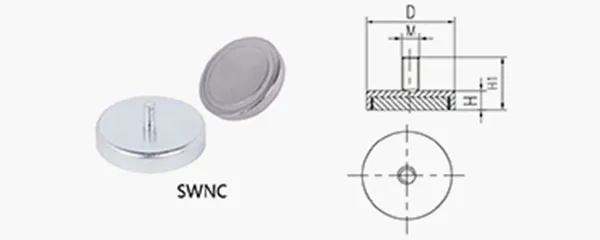

    SWNC
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D M H1 H
    SWN-C10 10 3 12 5 3.5 21
    SWN-C12 12 3 12 5 5 31
    SWN-C16 16 4 14 5.2 9 53
    SWN-C20 20 4 16 7.2 16 88
    SWN-C25 25 5 17 7.7 26 215
    SWN-C32 32 6 18 7.8 43 333
    SWN-C36 36 6 17.6 7.6 54 401
    SWN-C42 42 6 18.7 8.8 83 666
    SWN-C48 48 8 24 10.8 130 793
    SWN-C60 60 8 31.5 15 256 1107
    SWN-C75 75 10 35 178 510 1607

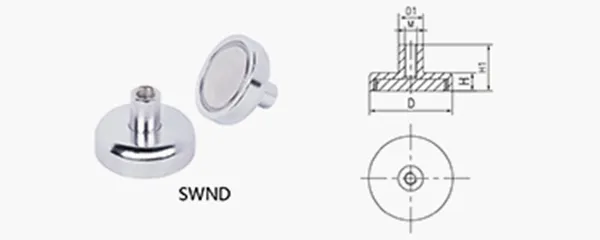

    SWND
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D D1 M H1 H
    SWN-D10 10 6 3 12 5 4 21
    SWN-D12 12 6 3 12 5 6 31
    SWN-D16 16 6.5 4 13.5 5.2 9 53
    SWN-D20 20 6.5 4 15 7.2 17 88
    SWN-D25 25 7.5 5 17 7.7 28 215
    SWN-D32 32 10 6 18 7.8 45 333
    SWN-D36 36 10 6 18.5 7.6 55 401
    SWN-D42 42 10 6 18.8 8.8 84 666
    SWN-D48 48 12 8 24 10.8 130 793
    SWN-D60 60 12 8 28 15 263 1107
    SWN-D75 75 17 10 35 17.8 515 1607

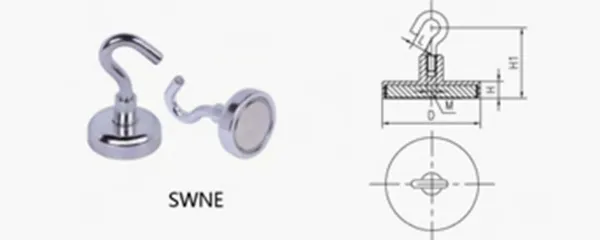

    SWNE
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D M H1 H L
    SWN-E12 10 3 27 5 6 6 21
    SWN-E14 12 3 27 5 6 8 31
    SWN-E16 16 4 30 5.2 7.5 12 53
    SWN-E20 20 4 32 7.2 7.5 21 88
    SWN-E25 25 5 32 7.7 8.5 33 215
    SWN-E32 32 6 36 7.8 10 54 333
    SWN-E36 36 6 36 7.6 10 64 401
    SWN-E42 42 6 37 8.8 10 93 666
    SWN-E48 48 8 45 10.8 11 150 793
    SWN-E60 60 8 50 15 11 283 1107
    SWN-E75 75 10 62 17.8 16 555 1607
    Ceramic Pot Magnet

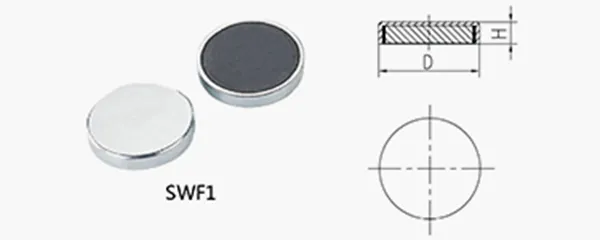

    SWF1
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H
    SWF1-10 10 4.5 2 4
    SWF1-13 13 4.5 3 10
    SWF1-16 16 4.5 4.5 18
    SWF1-20 20 6 10 30
    SWF1-25 25 7 19 40
    SWF1-32 32 7 30 80
    SWF1-36 36 8 42 100
    SWF1-40 40 8 55 125
    SWF1-47 47 9 80 180
    SWF1-50 50 10 100 220
    SWF1-57 57 10.5 140 280
    SWF1-63 63 14 230 350
    SWF1-80 80 18 485 600
    SWF1-100 100 22 900 900

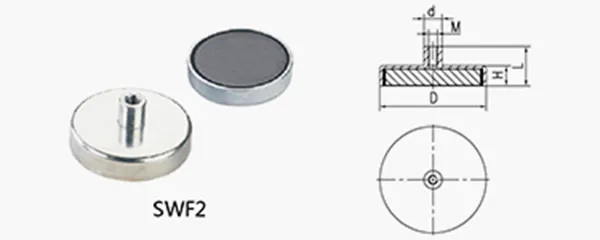

    SWF2
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H d L M
    SWF2-10 10 4.5 6 11.5 3 3 4
    SWF2-13 13 4.5 6 11.5 3 5 10
    SWF2-16 16 4.5 6 11.5 3 6 18
    SWF2-20 20 6 6 13 3 11 30
    SWF2-25 25 7 8 15 4 22 40
    SWF2-32 32 7 8 15 4 32 80
    SWF2-36 36 7.7 8 16 4 45 100
    SWF2-40 40 8 8 16.5 4 60 125
    SWF2-47 47 9 8 17 4 90 180
    SWF2-50 50 10 8 18.5 4 110 220
    SWF2-57 57 10.5 8 18.5 4 145 280
    SWF2-63 63 14 15 30 8 240 350
    SWF2-80 80 18 20 34 10 520 600
    SWF2-100 100 22 22 43 12 940 900
    SWF2-125 125 26 25 50 14 1720 1300

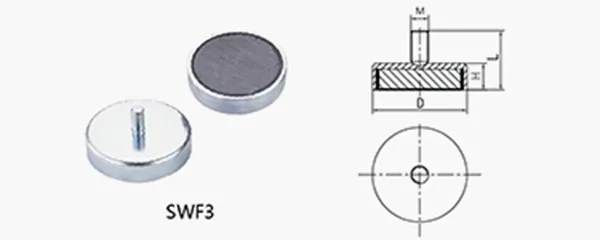

    SWF3
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H M L
    SWF3-10 10 4.5 3 11.5 3 4
    SWF3-13 13 4.5 3 11.5 5 10
    SWF3-16 16 4.5 3 11.5 5 18
    SWF3-20 20 6 3 13 11 30
    SWF3-25 25 7 4 15 22 40
    SWF3-32 32 7 4 15 32 80
    SWF3-36 36 7.7 4 16 42 100
    SWF3-40 40 8 5 16 57 125
    SWF3-47 47 9 6 17 85 180
    SWF3-50 50 10 6 18.5 105 220
    SWF3-57 57 10.5 6 18.5 142 280
    SWF3-63 63 14 8 29 219 350

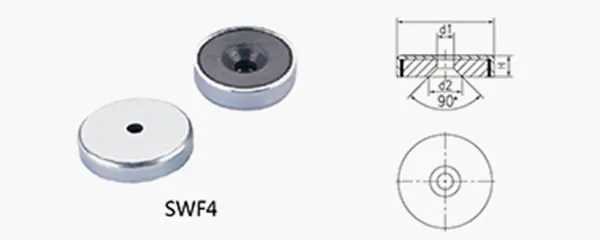

    SWF4
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H d1 d2
    SWF4-16 16 4.5 3.5 6.5 4 14
    SWF4-20 20 6 4.2 8.6 9 27
    SWF4-25 25 7 5.5 10.4 16 36
    SWF4-32 32 7 5.5 10.4 27 72
    SWF4-40 40 8 5.5 10.4 53 90

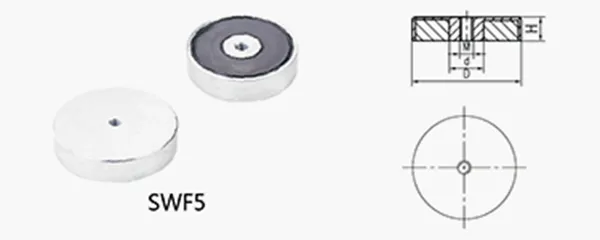

    SWF5
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H d1 d2
    SWF5-50 50 10 6 18 105 170
    SWF5-63 63 14 8 20 235 250
    SWF5-80 80 18 10 28 490 400
    SWF5-90 90 18 10 30 620 620
    SWF5-100 100 22 10 30 935 800

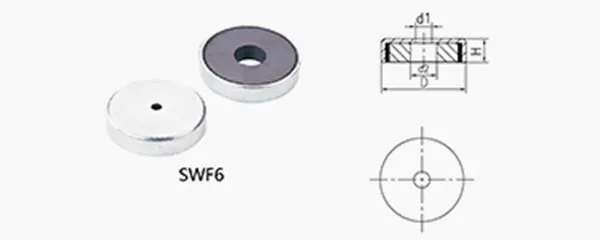

    SWF6
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H d1 d2
    SWF6-13 13 4.5 3.3 5 3 6
    SWF6-16 16 4.5 3.3 5 4 14
    SWF6-20 20 6 3.3 5 8 26
    SWF6-25 25 7 4 10 15 32
    SWF6-32 32 7 4 10 25 65
    SWF6-36 36 7.7 4 10 40 80
    SWF6-40 40 8 5.5 12 50 90
    SWF6-47 47 9 5.5 10 80 140
    SWF6-50 50 10 5.5 18 95 180
    SWF6-57 57 10.5 6.5 20 125 240
    SWF6-63 63 14 6.5 20 200 300
    SWF6-80 80 18 10.5 32 450 510
    SWF6-100 100 22 10.5 32 800 800

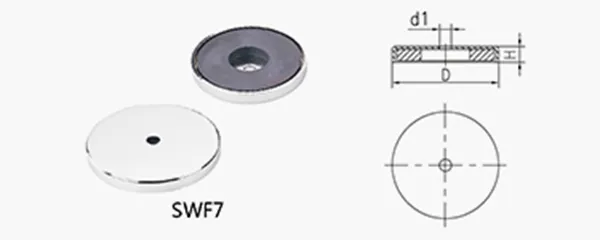

    SWF7
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H d1
    SWF7-20 30.73 4.83 3.3 18 13
    SWF7-40 36.32 6.86 4.83 35 53
    SWF7-50 51.82 7.62 4.83 68 110
    SWF7-60 60.71 8.89 6.86 110 180
    SWF7-70 68.07 9.65 7.11 159 290
    SWF7-75 71.37 9.4 6.86 175 300
    SWF7-80 81.28 10.67 7.11 237 425
    SWF7-85 98.39 12.95 9.65 404 490
    SWF7-90 123.95 12.45 12.7 557 800

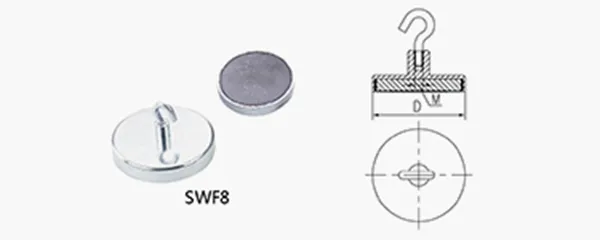

    SWF8
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H
    SWF8-10 10 3 4 4
    SWF8-13 13 3 6 10
    SWF8-16 16 3 8 18
    SWF8-20 20 3 12 30
    SWF8-25 25 4 22 40
    SWF8-32 32 4 34 80
    SWF8-36 36 4 46 100
    SWF8-40 40 4 60 125
    SWF8-47 47 4 90 180
    SWF8-50 50 4 110 220
    SWF8-57 57 4 145 280
    SWF8-63 63 4 220 350
    SWF8-80 80 6 530 600

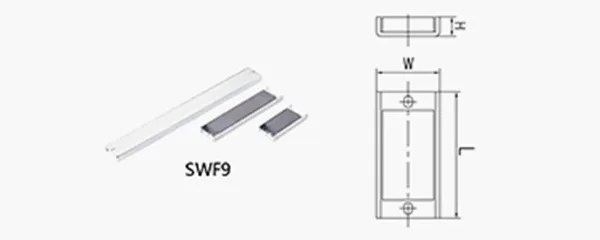

    SWF9
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    L W H
    SWF9-3 76.2 38.1 11.68 150 30
    SWF9-6 152.4 38.1 11.68 320 30
    SWF9-8 203.2 38.1 11.68 445 30
    SWF9-12 304.8 38.1 11.68 660 30

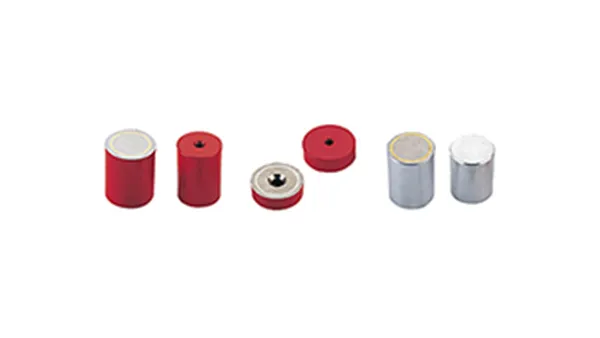

    AlNiCo Pot Magnet

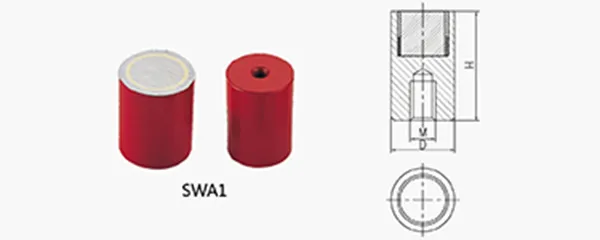

    SWA1
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H M
    SWA1-6 6 20 3×7 4 1.7
    SWA1-8 8 20 3×7 7 4
    SWA1-10 10 20 4×9 12 8
    SWA1-13 13 20 4×7.5 20 12
    SWA1-16 16 20 4×6 30 19
    SWA1-20 20 25 6×9 60 49
    SWA1-25 25 35 6×10 128 112
    SWA1-27 27 25 6×5 107 184
    SWA1-32 32 40 8×10.5 240 196
    SWA1-35 35 30 6×7.5 215 142

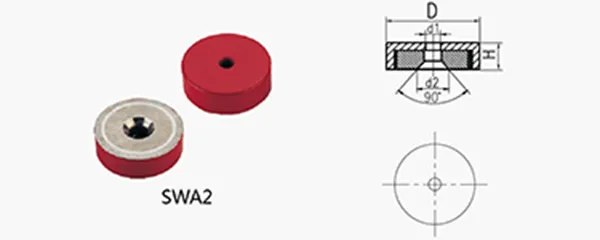

    SWA2
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H D1 D2
    SWA2-16 16 6 3.5 6.5 9 15
    SWA2-19 19 8 4.2 8 18 30
    SWA2-25 25 8 4.2 8 30 40
    SWA2-29 29 8.5 4.8 9.7 43 49
    SWA2-38 38 11.1 4.8 9.7 98 110

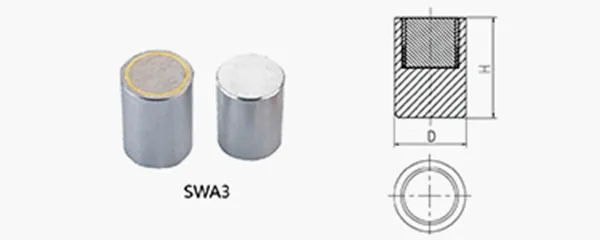

    SWA3
    Modello Dimensioni (mm) Peso (g) Forza magnetica (N)
    D H
    SWA3-6 6 10 2 2
    SWA3-8 8 12 4 3
    SWA3-10 10 16 9 5
    SWA3-13 13 18 17 10
    SWA3-16 16 20 29 15
    SWA3-20 20 25 57 35
    SWA3-25 25 30 110 80
    SWA3-32 32 40 243 150
    SWA3-40 40 45 420 200
    SWA3-50 50 50 720 350
    SWA3-63 63 60 1340 550
    Caratteristiche
    • La struttura della base magnetica massimizza la forza di tenuta, garantendo una presa forte e ottimizzando i costi dei materiali.
    • Disponibile in diversi materiali magnetici, tra cui neodimio (NdFeB), samario cobalto (SmCo), alnico, ferrite e opzioni rivestite in gomma, a seconda dell'applicazione e dell'ambiente.
    • Sono disponibili diversi trattamenti superficiali, come zincatura, nichelatura, cromatura, verniciatura o rivestimento in gomma, che migliorano la resistenza alla corrosione e la durata.
    • Le opzioni di personalizzazione includono diversi metodi di fissaggio, livelli di forza magnetica e dimensioni specifiche per soddisfare le diverse esigenze applicative.
