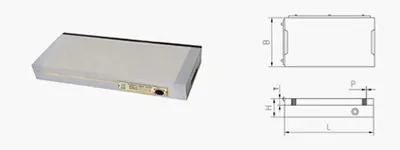

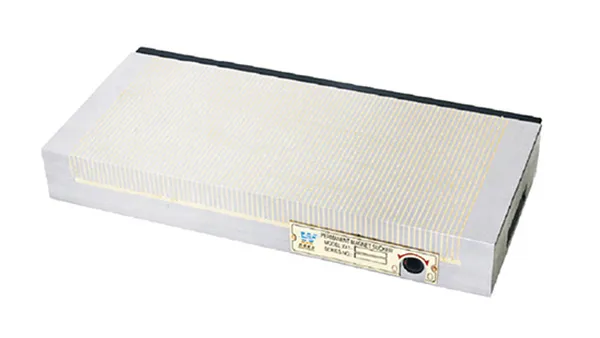

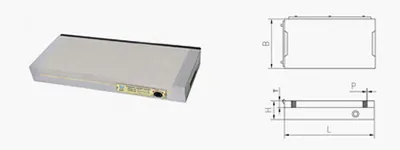

I piani magnetici permanenti rettangolari in acciaio offrono una soluzione di serraggio affidabile per macchine di rettifica, elettroerosione, incisione e fresatura. Realizzati in ottone, acciaio e magneti permanenti resistenti all'usura, mantengono la precisione durante l'intero processo di lavorazione senza richiedere una fonte di alimentazione esterna.

• La superficie magnetica mantiene la planarità durante l'accensione e lo spegnimento.
• Il forte circuito magnetico permanente assicura un serraggio sicuro senza elettricità.
• Forze di tenuta disponibili in 80, 100, 120 e 140 N/cm².
• Parallelismo standard di 0,03 mm/100 mm, con opzioni personalizzate che raggiungono 0,005 mm/100 mm.

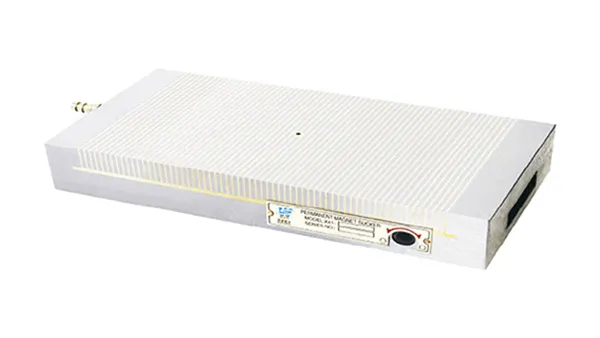

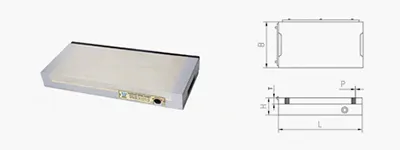

Il raggiungimento della precisione nella lavorazione a scarica elettrica (EDM) richiede una soluzione di serraggio stabile e affidabile. Questi piani magnetici permanenti forniscono una presa sicura senza bisogno di alimentazione esterna, rendendoli ideali per le applicazioni di rettifica, incisione ed elettroerosione. Realizzati con ottone, acciaio e magneti permanenti resistenti all'usura, garantiscono durata e precisione durante tutto il processo di lavorazione.

• I fori integrati per il drenaggio dell'olio facilitano una pulizia rapida e accurata, garantendo una presa forte e precisa sul pezzo.
• Due opzioni di passo dei poli (0,5+1,5 mm e 1+3 mm) soddisfano le diverse esigenze di lavorazione, offrendo versatilità in varie applicazioni.

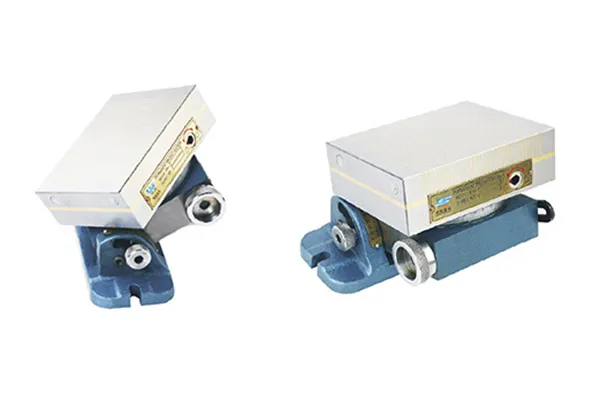

I piani magnetici permanenti rotanti sono progettati per fornire una rotazione di 360 gradi e una regolazione dell'inclinazione, facilitando il posizionamento dei pezzi all'angolo ottimale. La forte tenuta magnetica assicura la stabilità durante la lavorazione, mentre la struttura in ottone, acciaio e magneti permanenti, resistente all'usura, garantisce una lunga durata. Questi piani sono ampiamente utilizzati nelle macchine per la rettifica, l'elettroerosione e l'incisione, offrendo una soluzione pratica ed efficiente per attività di alta precisione.

• La rotazione a 360 gradi e l'inclinazione regolabile consentono un posizionamento preciso del pezzo da lavorare per un allineamento accurato del filo nelle applicazioni di taglio.
• Alta precisione e forte adesione magnetica, per garantire un serraggio sicuro durante le operazioni di lavorazione.
• Regolazione rapida e comoda, che facilita la calibrazione efficiente del filo da taglio.
• Adatto alle macchine per il taglio del filo, migliora la precisione operativa e l'efficienza del flusso di lavoro.

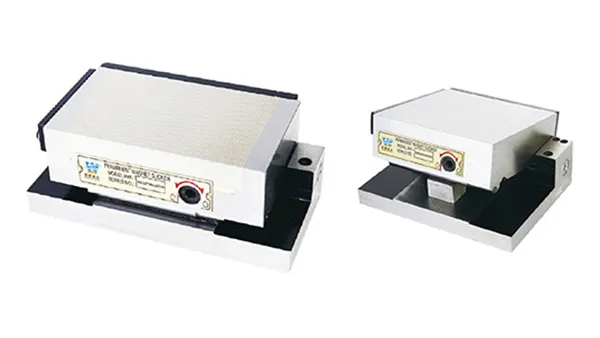

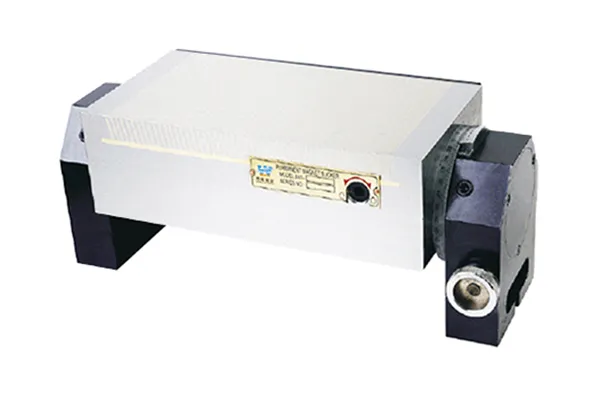

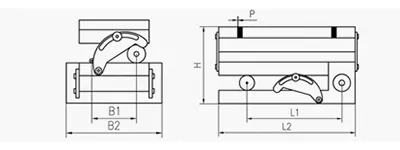

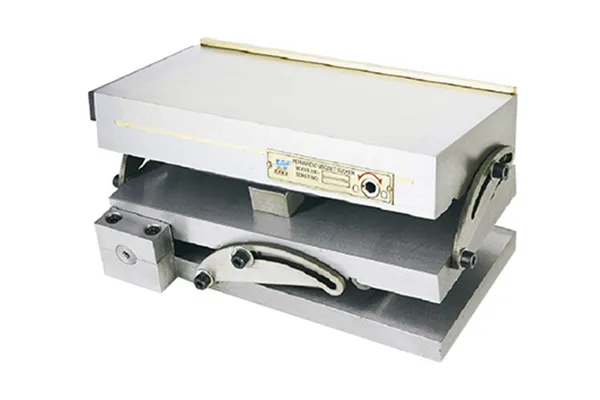

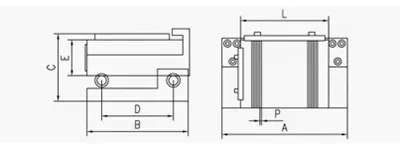

Le piastre sinusoidali con piani magnetici a particelle fini sono una soluzione adatta per applicazioni di rettifica, elettroerosione e incisione. La loro rigida struttura in acciaio, combinata con magneti permanenti ad alte prestazioni, garantisce un posizionamento sicuro e una lunga durata.

• Realizzati in acciaio temprato per una maggiore resistenza all'usura e stabilità strutturale.
• La regolazione del blocco del calibro consente un posizionamento angolare preciso e ripetibile.
• Tolleranza di parallelismo di 0,005 mm/100 mm, per mantenere un'elevata precisione nella lavorazione.
• Disponibile in diversi passi dei poli - 0,5+1,5 mm, 1+3 mm e 0,5+1 mm - per soddisfare le diverse esigenze applicative.

SWPC43

Le lavorazioni di precisione richiedono spesso regolazioni angolari complesse. I piani magnetici permanenti a doppia piastra sinusoidale consentono l'inclinazione su due assi, rendendoli ideali per operazioni di rettifica, elettroerosione e incisione di alta precisione. La loro struttura robusta e il sistema magnetico a poli fini garantiscono un serraggio sicuro e la stabilità durante il funzionamento.

• Supporta l'inclinazione fronte-retro e sinistra-destra, rendendolo ideale per lavorazioni angolari di alta precisione.
• Disponibile in tre opzioni di passo dei poli, 0,5+1,5 mm, 1+3 mm e 0,5+1 mm, per garantire la flessibilità necessaria per soddisfare le diverse esigenze dei pezzi da lavorare.

SWPC45

Per le applicazioni che richiedono una precisa rettifica angolare e il taglio del filo, il piano magnetico permanente a doppia piastra sinusoidale SWPC45 offre una soluzione di serraggio stabile e regolabile. Il suo design integrato migliora l'accuratezza e la ripetibilità, rendendolo una scelta affidabile per le lavorazioni di alta precisione.

• Dotato di una scala graduata sul piano per una facile regolazione dell'angolo.
• La costruzione in un unico pezzo integra il piano magnetico e il mandrino per una maggiore stabilità.
• Precisione di superficie costante, che non comporta perdite di accuratezza quando si attiva o disattiva la forza magnetica.
• Una scala graduata aggiuntiva migliora la precisione del posizionamento angolare.
• Disponibile in tre passi di polo, 0,5+1,5 mm, 1+3 mm e 0,5+1 mm, per offrire la flessibilità necessaria a soddisfare le diverse esigenze del pezzo.

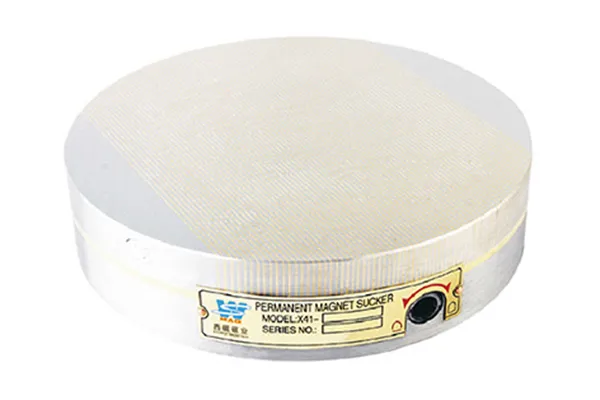

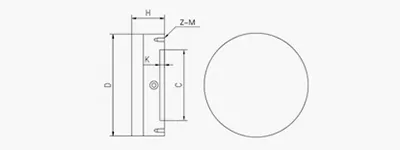

I pezzi che necessitano di un bloccaggio stabile e sicuro durante la lavorazione traggono vantaggio dai piani magnetici permanenti rotondi. Questi piani sono comunemente utilizzati su torni, rettificatrici, macchine per elettroerosione e tavole rotanti, e forniscono una forza di tenuta affidabile per vari pezzi. Per i materiali più piccoli o più sottili, è possibile scegliere un piano magnetico a polo fisso per garantire maggiore stabilità e precisione.

• Tre opzioni di passo dei poli, 0,5+1,5 mm, 1+3 mm e 0,5+1 mm, offrono flessibilità per le diverse dimensioni dei pezzi e i requisiti di lavorazione.
