Separatori magnetici permanenti
Trappola magnetica per liquidi

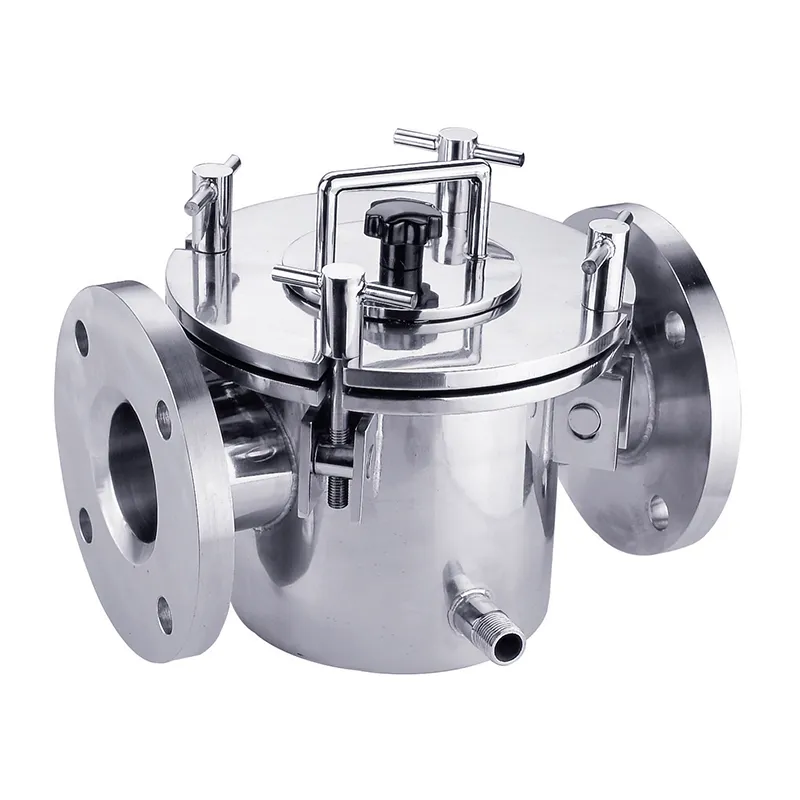

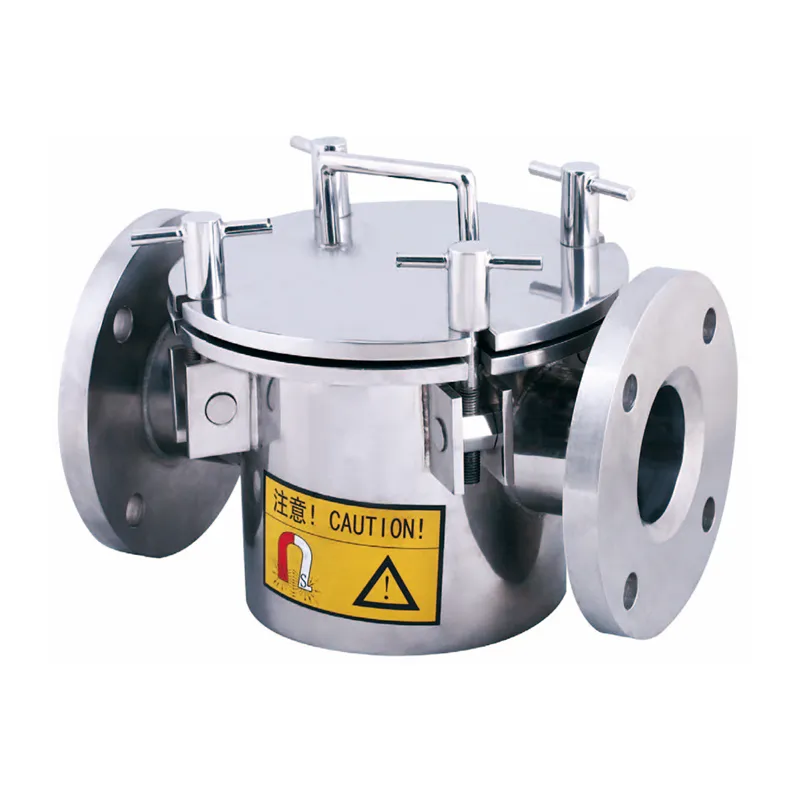

Trappola magnetica per liquidi per la rimozione di contaminanti ferrosi da liquidi di tutte le viscosità
Separatori magnetici permanenti
Trappola magnetica per liquidi
Trappola magnetica per liquidi per la rimozione di contaminanti ferrosi da liquidi di tutte le viscosità
- Opzioni di trappola magnetica per liquidi: tipo standard, tipo facile da pulire, tipo di isolamento, tipo di attacco rapido
- Temperatura di esercizio: ≤350 °C
- Prestazioni magnetiche: 8000-12000 GS
- Standard di saldatura: per uso generale/alimentare
- Materiale: 304/316L
- Raccordo: DN100-DN300
Nei settori in cui anche i contaminanti più piccoli possono influire sulla qualità del prodotto, un'efficace rimozione delle impurità ferrose è essenziale. La trappola magnetica per liquidi offre una filtrazione ad alta precisione, garantendo la rimozione efficiente di particelle di ferro e contaminanti magnetici da liquidi e semiliquidi. Questo sistema di separazione magnetica contribuisce a proteggere le apparecchiature a valle dai danni causati dalle particelle ferrose, che possono causare costosi tempi di fermo e difetti del prodotto. Ampiamente utilizzato nei settori delle batterie al litio, chimico, alimentare e farmaceutico, offre prestazioni affidabili per aziende come GEM, Ganfeng Lithium e Huayou Cobalt, garantendo operazioni fluide ed efficienti.
Applicazioni
- Industria delle batterie al litio:
Precursori ternari, carbonato di litio, idrossido di litio, fosfato di ferro e litio, fosfato di ferro. - Industria alimentare:
Sciroppo di cioccolato, marmellate, sciroppi.
Specifiche

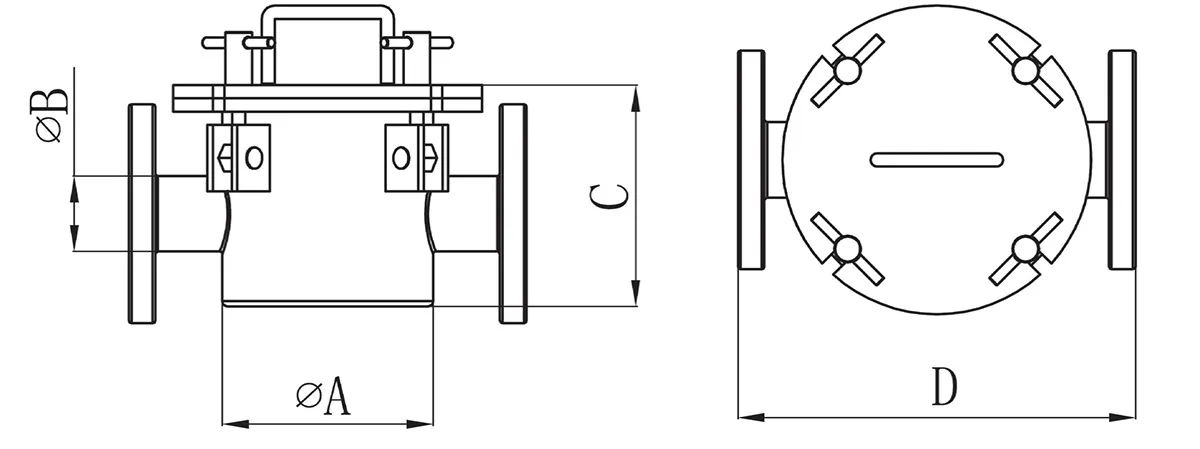

| Modello | Dimensioni (mm) | Numero di barre magnetiche | Peso (kg) | |||
| ØA | ØB | C | D | |||
| | 159 | 32 | 167 | 300 | 5 | 12 |
| | 159 | 38 | 167 | 300 | 5 | 17 |
| | 159 | 45 | 167 | 300 | 5 | 18 |
| | 159 | 57 | 167 | 300 | 5 | 21 |
| | 159 | 76 | 167 | 300 | 5 | 23 |
| | 200 | 57 | 206 | 350 | 7 | 27 |
| | 200 | 76 | 206 | 350 | 7 | 29 |
| | 200 | 89 | 206 | 350 | 7 | 30 |
| | 200 | 108 | 228 | 350 | 7 | 33 |
| | 250 | 89 | 250 | 400 | 9 | 40 |
| | 250 | 108 | 250 | 400 | 9 | 42 |
| | 250 | 138 | 250 | 400 | 9 | 44 |
| | 250 | 159 | 300 | 400 | 9 | 50 |
| | 300 | 138 | 300 | 450 | 9 | 58 |
| | 300 | 159 | 300 | 450 | 9 | 62 |
| | 300 | 219 | 346 | 500 | 9 | 72 |

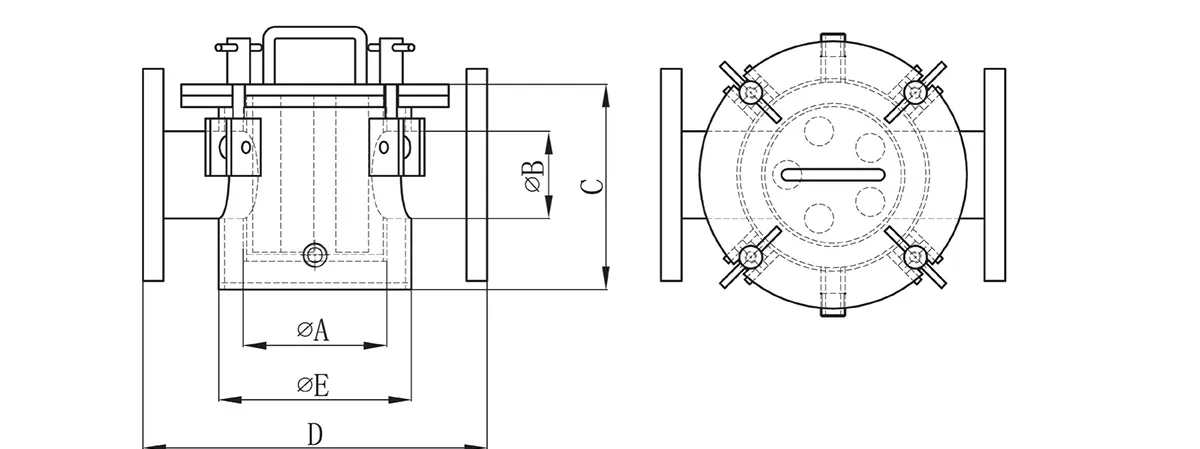

| Modello | Dimensioni (mm) | Numero di barre magnetiche | Peso (kg) | ||||
| ØA | ØE | ØB | C | D | |||
| | 125 | 168 | 32 | 185 | 300 | 5 | 21 |
| | 125 | 168 | 38 | 185 | 300 | 5 | 22 |
| | 125 | 168 | 45 | 185 | 300 | 5 | 23 |
| | 125 | 168 | 57 | 185 | 300 | 5 | 24 |
| | 125 | 168 | 76 | 185 | 300 | 5 | 25 |
| | 160 | 219 | 57 | 220 | 360 | 7 | 32.5 |
| | 160 | 219 | 76 | 220 | 360 | 7 | 34 |
| | 160 | 219 | 89 | 220 | 360 | 7 | 36 |
| | 160 | 219 | 108 | 220 | 360 | 7 | 37.5 |

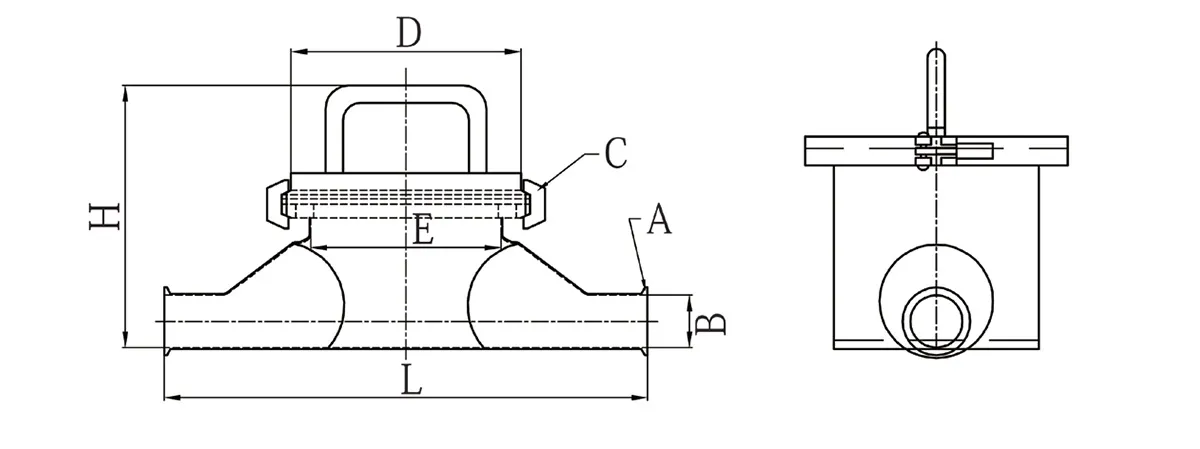

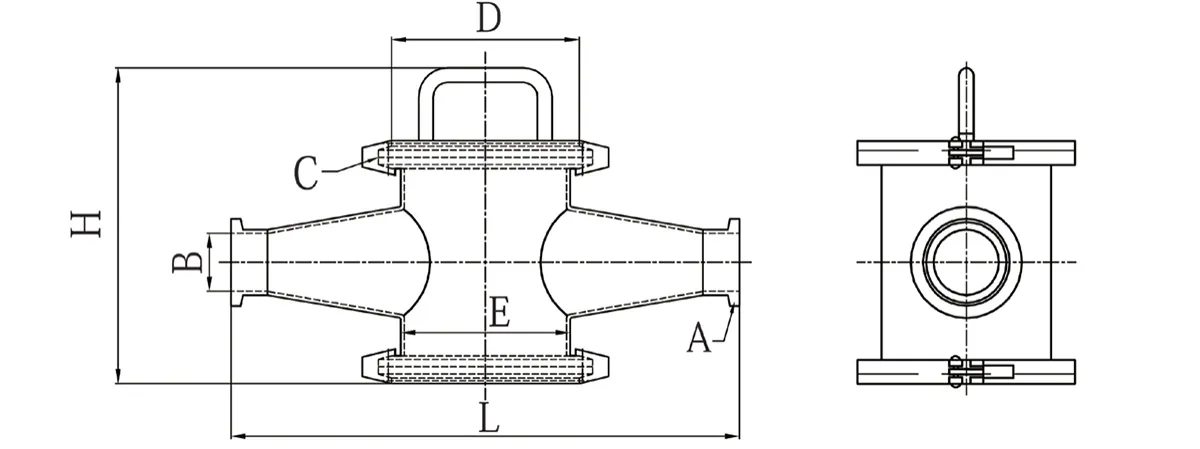

| Modello | Dimensioni (mm) | Numero di barre magnetiche | ||||||
| A | B | C | D | E | L | H | ||
| | 1.5S | 35.7 | 4.5S | 130 | 114 | 330 | 240 | 5 |
| | 2S | 47.8 | 4.5S | 130 | 114 | 330 | 240 | 5 |
| | 2.5S | 59.5 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| | 3S | 72.3 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| | 3.5S | 85.1 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| Modello | Dimensioni (mm) | Numero di barre magnetiche | ||||||
| A | B | C | D | E | L | H | ||
| | 1.5S | 35.7 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
| | 2S | 47.8 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
| | 2.5S | 59.5 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
| | 3S | 72.3 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
| | 3.5S | 85.1 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |

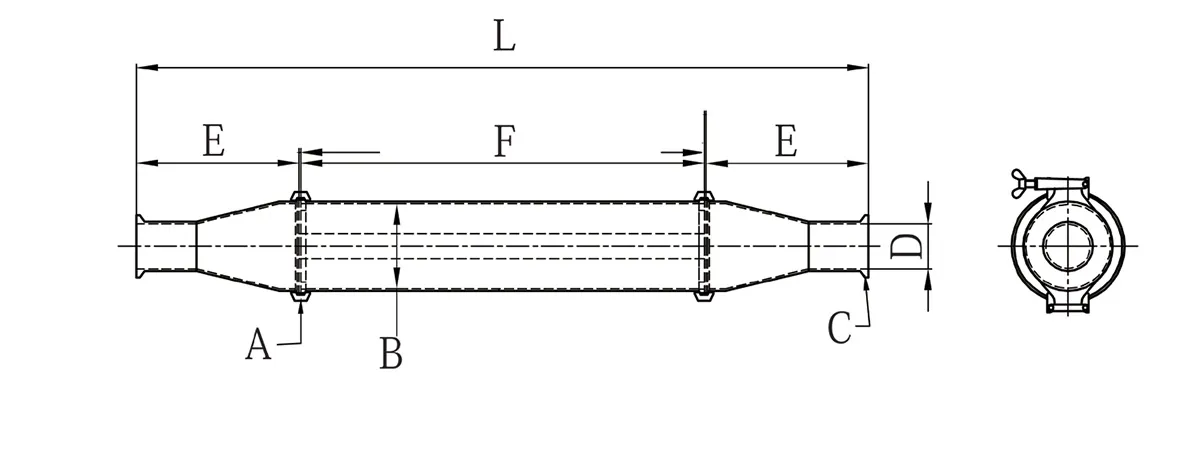

| Modello | Dimensioni (mm) | ||||||
| A | ØB | C | ØD | E | F | L | |
| | 2S | 47.8 | 1S | 23 | 60 | 226 | 350 |
| | 2S | 47.8 | 1S | 23 | 55 | 226 | 340 |
| | 2S | 47.8 | 1.5S | 35.7 | 60 | 226 | 350 |
| | 2.5S | 59.5 | 2S | 47.8 | 110 | 226 | 450 |

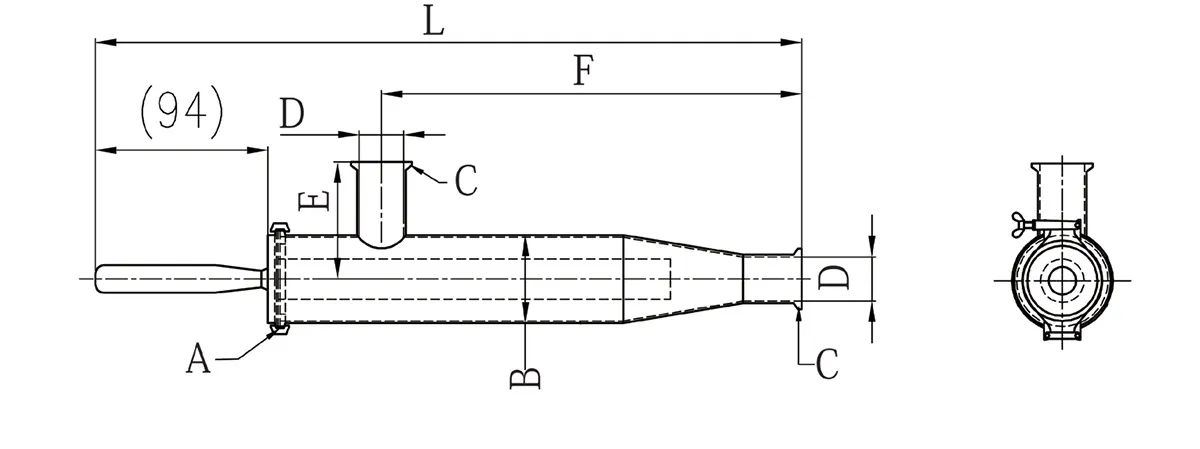

| Modello | Dimensioni (mm) | ||||||
| A | ØB | C | ØD | E | F | L | |
| | 2S | 47.8 | 1S | 23 | 55 | 200 | (359) |
| | 2S | 47.8 | 1.5S | 35.7 | 70 | 200 | (359) |
| | 2.5S | 59.5 | 2S | 47.8 | 82 | 250 | (416) |
Caratteristiche
- È stata sviluppata una varietà di trappole magnetiche per liquidi per soddisfare diverse condizioni operative, offrendo soluzioni versatili per diverse applicazioni.
- La forza magnetica è regolabile: la versione standard (tipo N) raggiunge fino a 12.000 GS, mentre la versione facile da pulire (tipo E) raggiunge gli 8.000 GS.
- La temperatura di esercizio standard è ≤80 °C, ma il sistema di separazione magnetica può essere personalizzato per funzionare a temperature fino a 350 °C per esigenze specifiche.

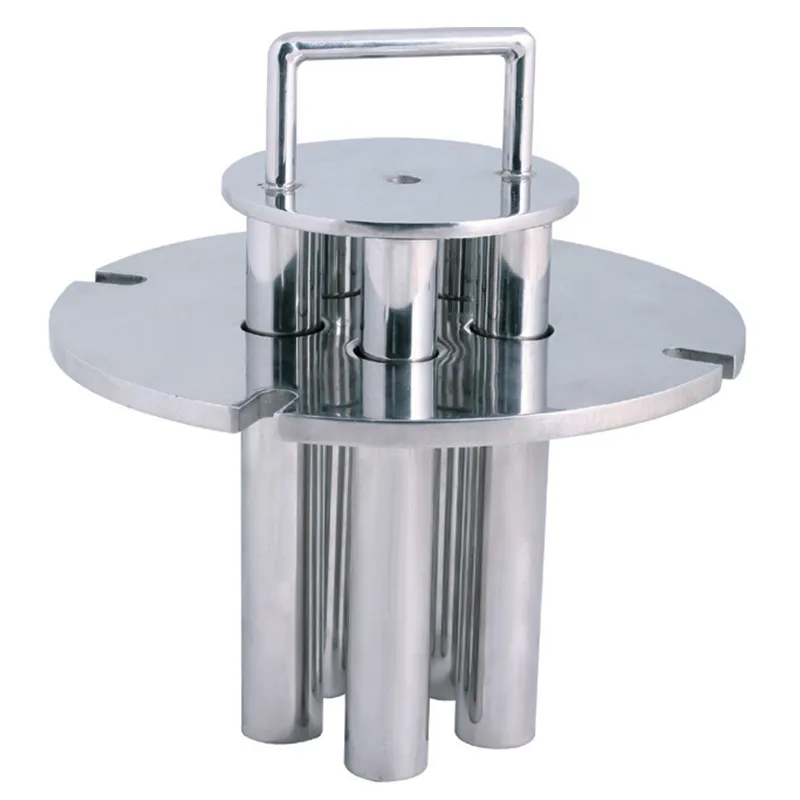

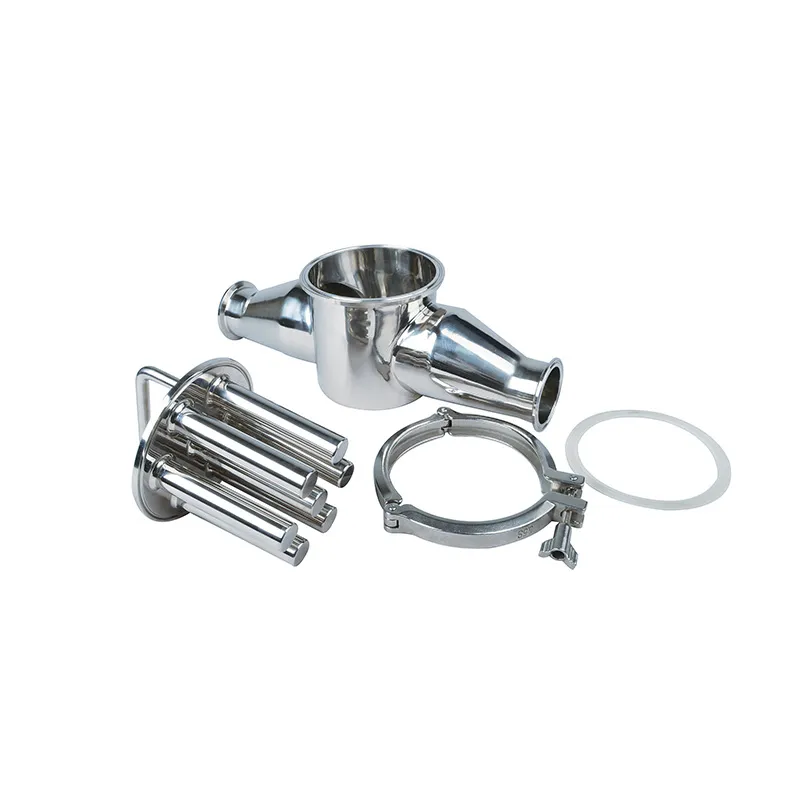

- I componenti magnetici sono progettati per una facile installazione, rimozione e pulizia, con opzioni come flange, morsetti, piastre per bulloni o dispositivi di fissaggio a sgancio rapido per la massima praticità.
- I materiali disponibili per il separatore includono acciaio inossidabile 304 o 316L, garantendo una lunga durata e resistenza alla corrosione.
- Il design del separatore magnetico per liquidi ottimizza l'efficienza di rimozione del ferro garantendo al contempo che il flusso del materiale rimanga ininterrotto, garantendo una lavorazione fluida.
- I requisiti di pressione o altre esigenze specifiche possono essere personalizzati per soddisfare le specifiche esigenze del cliente.
